![]()
一块石英石的微观宇宙：从二氧化硅晶体到厨房台面的科学之旅
2026-08-28

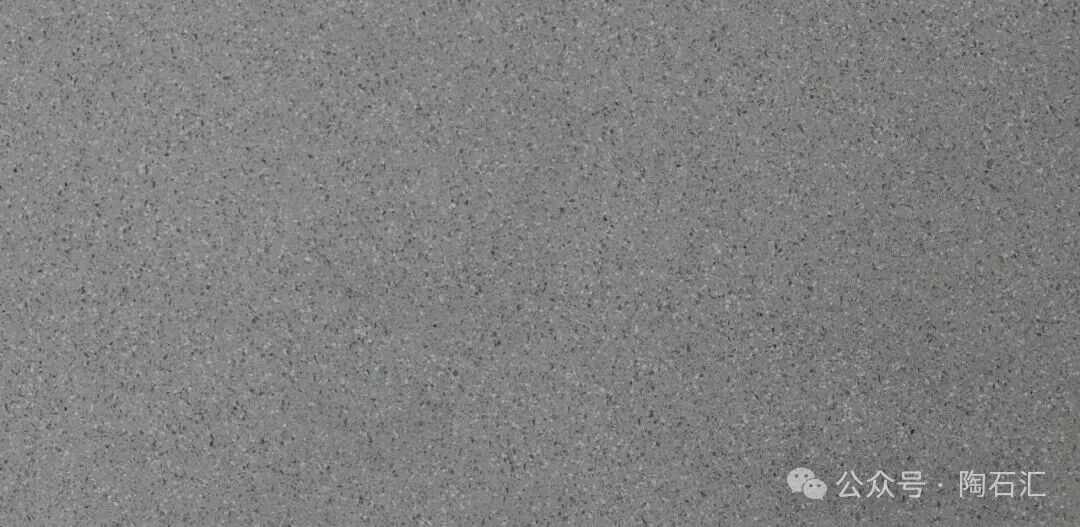

你每天切菜、揉面、放热锅的那块台面，在显微镜下是一个完全不同的世界。数以百万计的二氧化硅晶体颗粒，像被施了魔法一样紧密排列在透明的树脂基质中，形成了一种既坚硬又有韧性的人工岩石。这篇文章不讲选购技巧，只带你走进一块石英石的微观宇宙，看看它到底是怎么被造出来的，以及那些性能数字背后真正的科学原理。
石英石不是石头
是一种晶体复合材料
很多人听到石英石三个字，以为它就是天然石英矿切出来的板子。这其实是一个常见的误解。天然石英是一种矿物，而我们厨房里的石英石台面，是一种人工合成的晶体复合材料。
它的核心配方并不复杂：天然石英砂（或石英粉），加上树脂粘结剂，再混入微量的颜料和固化助剂。但配方简单不等于工艺简单——真正决定品质的，是这些成分如何被组合在一起。
可以把它理解成一块钢筋混凝土：石英砂是里面的钢筋，提供硬度和骨架；树脂是混凝土，把钢筋牢牢粘结在一起，同时提供一定的韧性。缺了任何一方，这块材料都无法在厨房里稳定服役。
真空高压成型
一场在毫米级空间里发生的地质运动
天然花岗岩的形成，需要地壳深处数亿年的高温高压。而人造石英石的成型，是在一台真空振动压力机里，用大约30到90分钟完成的。
这个过程有三个关键参数：真空、振动和压力。真空环境把混合料中的空气抽出，避免固化后内部留下气泡——气泡是日后开裂和渗色的隐患。振动让不同粒径的石英砂颗粒重新排列，大颗粒之间的空隙被小颗粒填充，形成最紧密的堆积结构。高压则把整个料堆压实到目标厚度，通常是15毫米或20毫米。
成型后的板材还要进入固化炉，在大约80到120摄氏度的温度下缓慢加热，让树脂完成交联反应。这个过程类似烤蛋糕，但对温度曲线的控制要精确得多——升温太快，表面固化了内部还没反应；降温太快，板材内部会产生热应力，埋下开裂的种子。
树脂不是掺假
是让晶体学会弯腰
网上有一种说法：树脂含量越低，石英石越好。这个说法只对了一半。
真相在这里
纯石英晶体的硬度极高，莫氏硬度达到7级，但它有一个致命弱点：脆。一块纯石英做的台面，可能掉一口锅就碎了。树脂的存在，就是在晶体颗粒之间形成一层柔软的缓冲垫，当外力冲击时，树脂可以通过微小的形变吸收能量，避免整块板材像玻璃一样崩裂。
所以树脂不是掺假，而是一种必要的工程妥协。它让石英石在保持高硬度的同时，获得了天然石材所不具备的抗冲击韧性。当然，树脂含量也不是越高越好——过多的树脂会降低整体硬度，还会让台面更容易被高温烫伤，因为树脂的耐热温度远低于石英晶体。
硬度高意味着什么
莫氏硬度是一种相对硬度标准，从1级（滑石）到10级（金刚石），数字越大越硬。石英石的表面硬度通常在莫氏5到7.5级之间，具体取决于石英砂的纯度和粒径分布。
重要的意义
这个数字在厨房里意味着什么？我们可以做一个直观的对比：指甲的硬度大约是2.5级，铜币是3.5级，不锈钢刀是5.5级，普通玻璃是6级。也就是说，厨房里绝大多数日常用品——刀、铲、锅、碗、杯子——的硬度都低于石英石台面。这就是为什么正常使用下，石英石台面不容易被刮花。
特别注意
沙子的主要成分也是二氧化硅，硬度和石英石相当甚至更高。如果鞋底带进来的沙子在台面上被拖动，就可能在表面留下细微划痕。这也是为什么保持台面清洁、避免沙粒摩擦，是延长台面光洁度的关键。
一个被忽略的变量
很多人关注石英含量的百分比，却忽略了一个同样重要的变量：石英砂的粒径分布。
石英石板材里的石英砂不是单一粒径的，而是由粗砂、中砂和细粉按一定比例混合而成。粗砂提供骨架和纹理质感，细粉填充空隙、提高密度。这个配比直接影响板材的致密度、抗渗性和表面光洁度。
如果粒径搭配不合理，粗砂之间的空隙没有被充分填充，板材内部就会留下微小的孔隙。这些孔隙肉眼看不见，但酱油、红酒等有色液体可以通过毛细管作用渗入，时间一长就形成难以清除的污渍。所以判断一块石英石的品质，不能只看石英含量的数字，还要看它的致密度和表面处理工艺。
写在最后
一块看起来普通的厨房台面，背后是材料科学、流体力学和热工学的交叉应用。它不是天然石头，也不是简单的塑料板，而是一种经过精密设计的晶体复合材料。
理解了这些，你再看厨房里的那块台面，也许会多一层敬意——它每天默默承受着刀砍、热锅、酸碱和油污，靠的不是运气，而是科学。
最佳方案
石英石采用3500吨高压，板材没孔隙，板材内部做抗菌，表面做抗菌涂层，防污能力直接拉满。
扫描二维码下载
行业动态
陶瓷资讯
石材资讯
点赞
分享
喜欢
留言
请登录
