石材泛碱该怎么破？这里有高招

2022-06-14

石材作为一类高档装饰材料，被大家所钟爱。可是越是喜爱，也越会因为它的某些缺陷而烦恼。“返碱（泛碱）”是一直在石材护理人目前谈论最多的一个词眼，同样也是我们景观行业最受关注的问题。站在风口浪尖，让我们一起来科普下这个备受大家关注的“返碱（泛碱）”到底是什么？

1 为什么石材会返碱？
返碱与潮湿共生，石材返碱产生的三要素：水、水泥、石材的多孔性。
返碱产生的三要素
①水泥
石材的返碱，这些碱性物质并不是来自石材自身，而是来源于石材背后的水泥。所以，返碱问题绝大多数发生在采用水泥粘接的石材表面。而使用粘接剂、或者干挂等方式安装的石材，极少可能会发生返碱。

水泥的成分复杂，但其中的氢氧化钠、氢氧化钙等，是形成返碱的主要物质。

②石材的多孔性
天然石材的材质特点，是其中密布着纳米级、微米级的微孔、微裂隙。这些结构，是碱性物质、水等进出石材的通道。

③水、潮湿
水，作为溶剂出现，是使返碱问题发生的最主要的“推手”，也可以说是“罪魁祸首”。

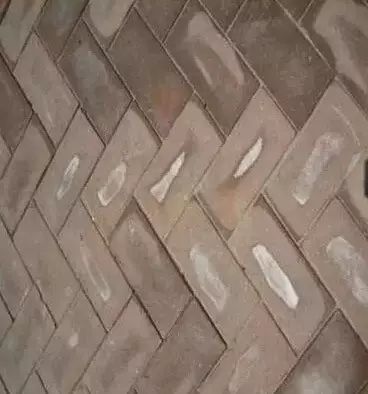

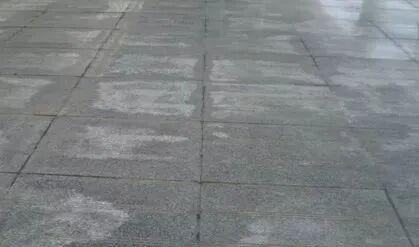

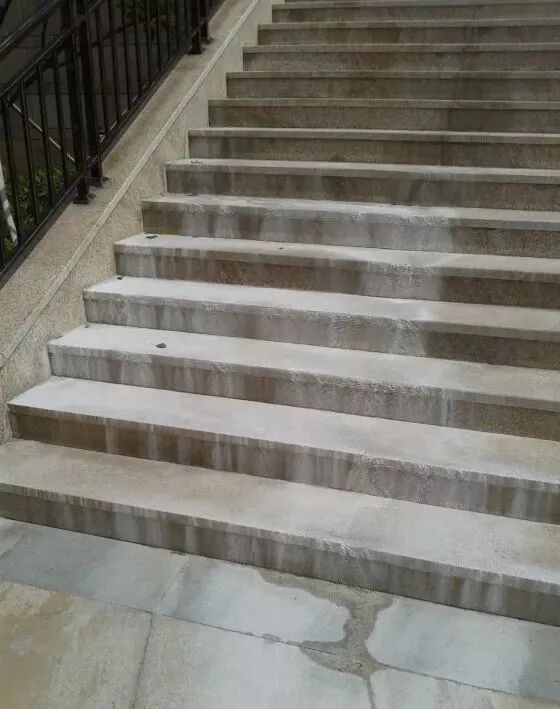

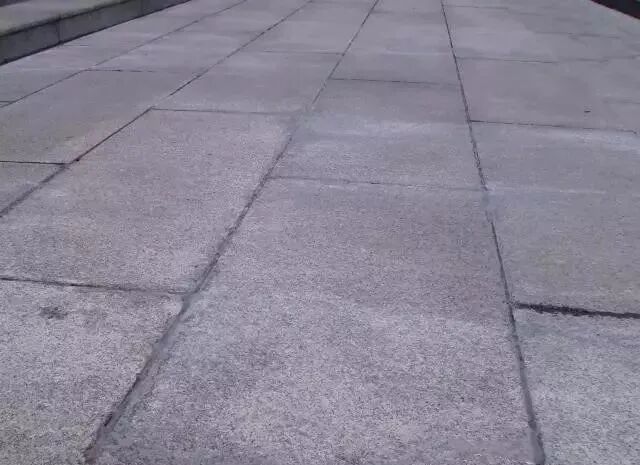

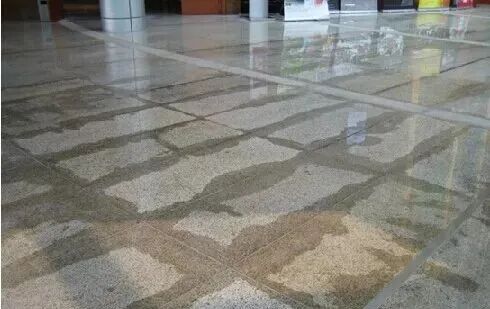

潮湿环境中的返碱
2 返碱的发生过程
使用水泥作为粘接材料安装的石材，在长时间接触水、潮湿的前提下，水泥中的氢氧化钠、氢氧化钙等碱性物质，溶解到水中，并且沿着遍布石材的微孔、微裂隙结构，在毛细作用、和水的蒸腾作用力量带动下，被带往石材表面，析出。当这些碱性物质析出石材表面后。会随着时间的推移，发生两种变化：
①变化一：凝结
水将碱性物质带到石材表面后，迅速蒸发掉。碱性物质就会凝结、沉淀在石材表面，形成粉末状的物质。
这是整个返碱过程的初级阶段。这个阶段的返碱，是容易清洗掉的。

②变化二：变质和固化
氢氧化钠、氢氧化钙是活泼的强碱性物质，非常容易和空气中的二氧化碳、硫化物等成分发生化学反应，生成碳酸钙、硫化物等新的化合物。并且会逐渐的固化，变得难以清洗。所以这种后续产生的物质，和初级阶段的返碱性质并不一样。因此，我们将其称为“白华”。


3 常见景观泛碱问题的原因分析

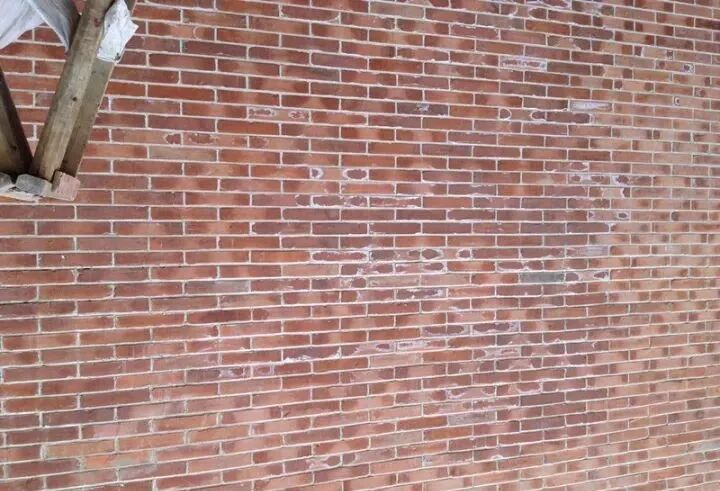

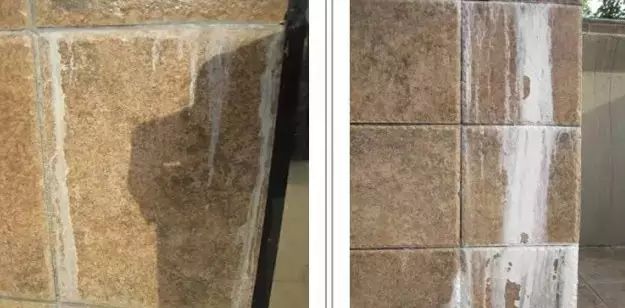

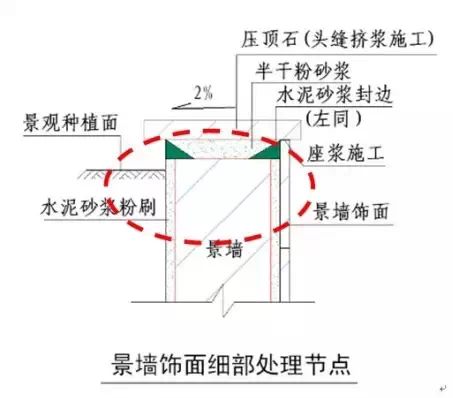

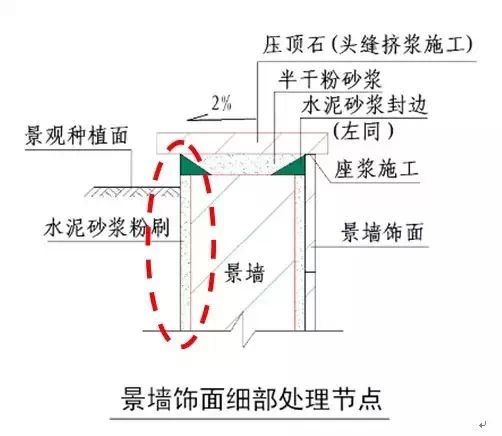

(1)景墙内侧未做防水，雨水从灰缝中流到景墙正面形成泛碱流挂污染现象。

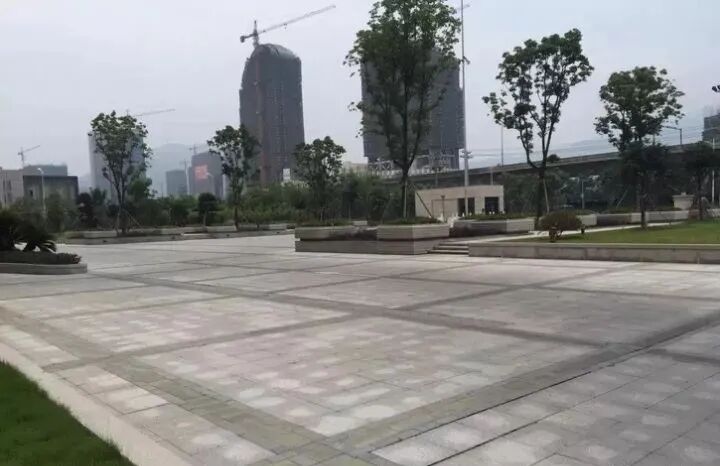

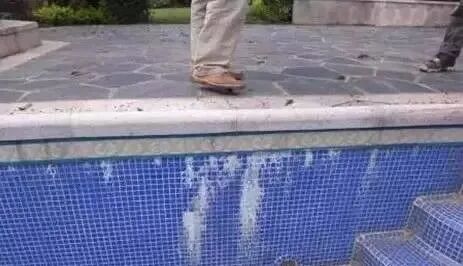

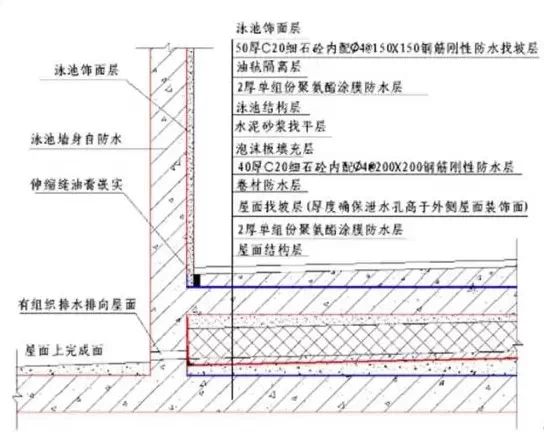

（2）游泳池压顶施工不符合要求，产生泛碱现象。

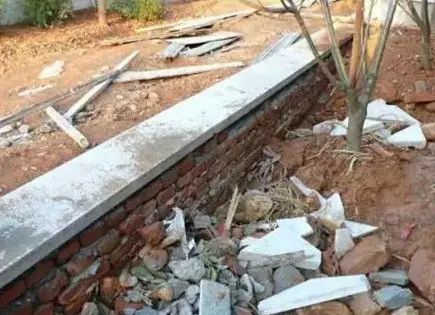

（3）种植土高于压顶石底线，施工不规范，容易产生泛碱现象。

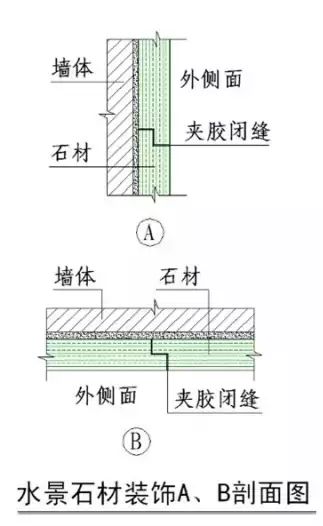

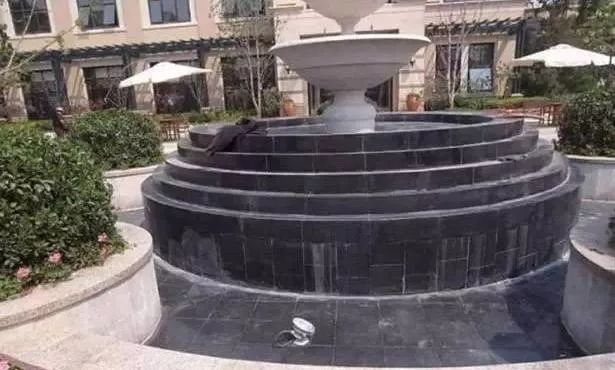

（4）水景石材饰面泛碱。
4 石材返碱，预防大于治理

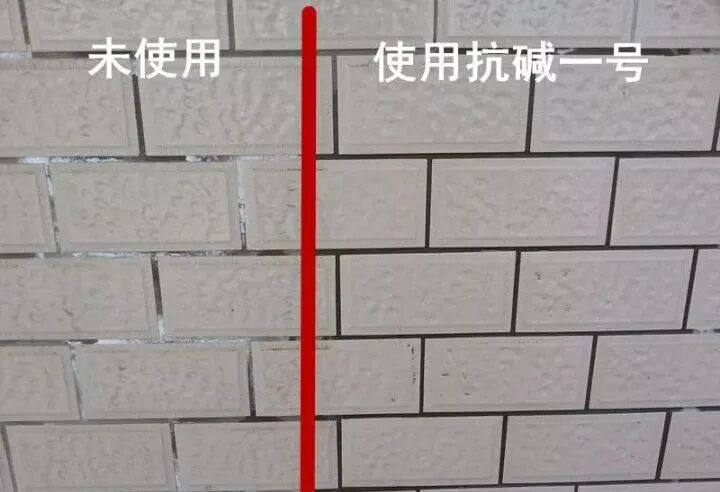

1、石材安装之前，全面有效防护，遏制石材返碱（泛碱）
①根据石材的类别与物质特征有效选择并做好石材防护，石灰变质岩选择防护剂需要具有抗碱功能。②湿铺石材底、面分开，防护剂用于石底既要防碱抗盐，又要不影响粘接力（如：BS H2O、A-16S等)，不可因为有过“防水背胶”而省略石底防护，用于石灰石表面既要防水，还要防碱(如：SOL170等)；③对于碳酸盐类石材，特别是比较松软的大理石，切忌使用甲基硅酸钠一类强碱性防护剂（普通水溶性防护剂）；使用弱碱性环保型高端水溶性防护剂，一定要适时擦去残留石面的碱雾；④防护前，保证石材完全干净干透，不要残留水分于石材内，不达此条件，宁可不做防护，不可野蛮强求。⑤实施防护一定要均匀饱和，要因石材吸水率不同确定不同的用量；⑥防护后，保证科学架空养生，切忌烘干抢时。

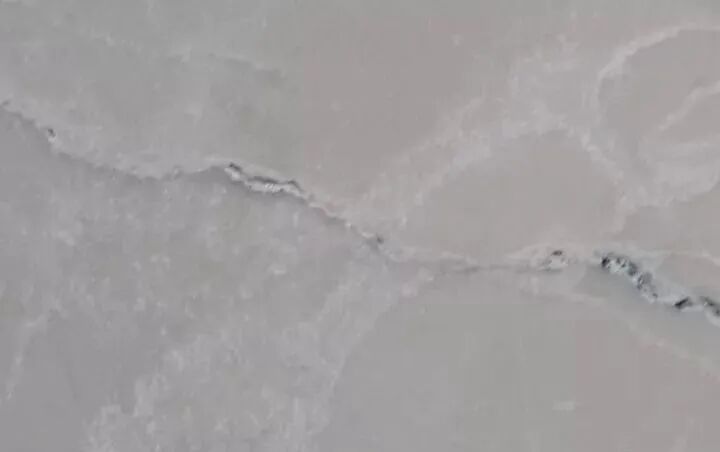

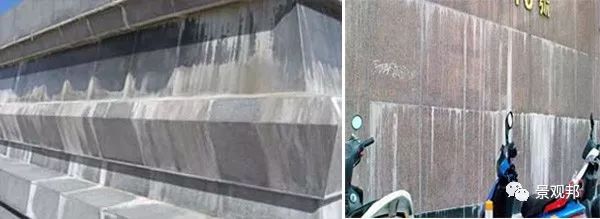

花岗岩贴面泛碱现象
2、“一”　防“三”　堵
1.1预防返碱，防护是一定要做的。防护的问题，我们已经讲过很多次，这里无需再多重复。主要是提醒两点：
①不要用甲基硅酸钠之类的防潮剂来充当石材防护剂，这种防潮剂不但耐久度很差，而且它自身还会水解出碱性成分，自己就成了返碱的病因。石材上还是要选择含有机硅和硅氧烷成分的专业防护剂。
②刷防护只讨论“做了没做”是毫无意义的。用量不足，或者胡乱涂刷，刷得不均匀，做了也等于没做。刷防护剂一定要“全覆盖、无死角、用量足”。
防护也是一个“堵”的技术，它堵塞的主要是石材表层和侧面的微裂隙、微细孔。

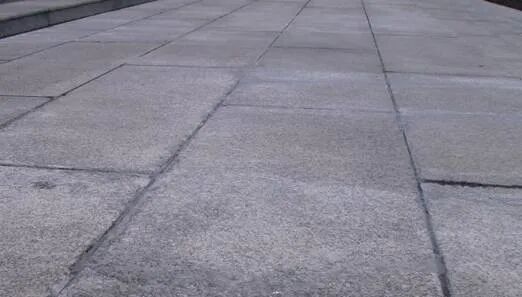

石材防护
1.2三“堵”
①从背面堵：石材背胶很重要，做好的话，能石材背面密封住，隔开了底部碱性物质进入石材的通道。
②研磨时堵：一些石材上可以整体刮胶后再研磨，堵塞石材微裂纹。研磨时，可以用特殊的磨片，封闭石材表面微细孔。阻隔水和污染物。
③抛光时堵：尽量避免用酸性抛光材料减弱防护效果和改变石材表层结构。用封釉技术进行物理覆盖，可更好的关闭表面微细孔。

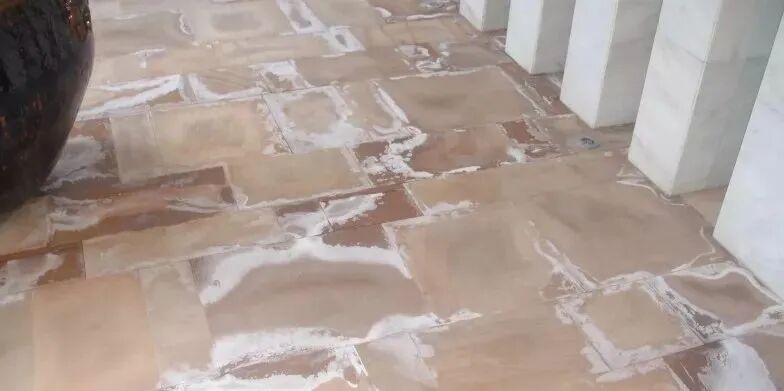

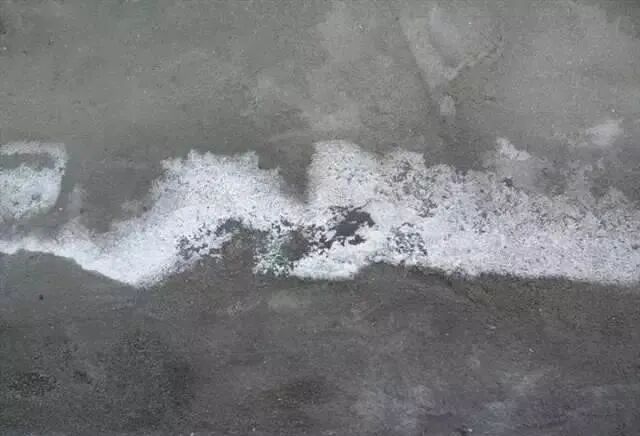

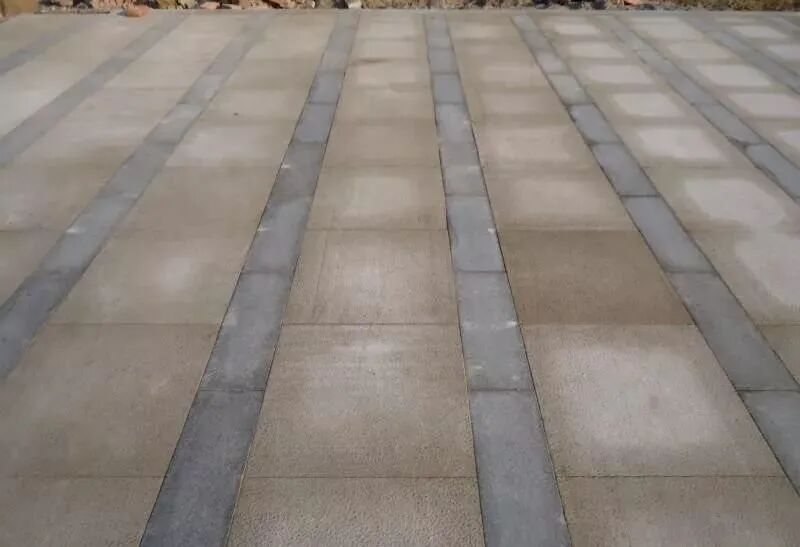

地面泛白
3、石材修补问题
即便是做了防护，石材上也存在大量的裂纹、裂隙，这些水分和污染物进出的通道，用防护剂是堵不上的，要通过补胶进行修复。大的裂纹，很好处理。但是那些细小到几乎看到和看不到的微裂隙，该如何填补呢?
我们的建议是对于有些特殊的板材，进行整体刮胶之后，再用特殊的磨片进行研磨处理。
刮胶有填补微裂隙的作用。填补本身就是一种“堵”。而特殊的磨片，如VD易磨片，也能通过树脂的填补作用，堵塞石材表面的毛孔，达到阻隔水和污染物的作用。
现在人们对于防护技术了解的较多，但是补胶和磨片的作用，大量被忽视了。而这个环节，其实非常重要。但实际的工程中，很少有业主愿意理解这样的技术和成本。也很少有施工队伍掌握这样的做工技巧。

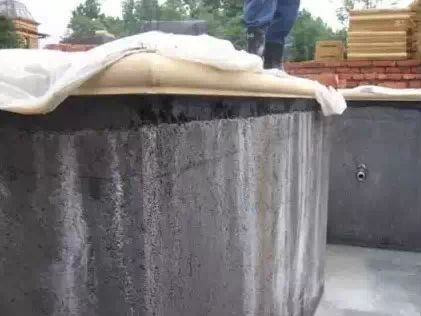

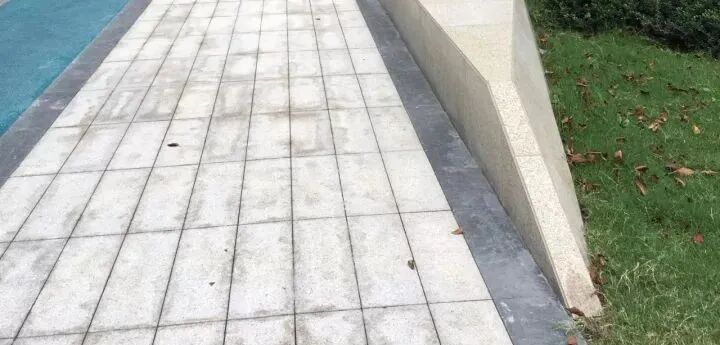

严重的返碱（花岗岩贴面泛碱现象）
4、抛光技术很重要
不管是粉、剂、膏，这里面都含有酸性成分，靠化学刻蚀作用达到出光效果。但酸性成分一方面会损坏防护效果；另一方面也会损坏石材表层结构，使石材的孔隙扩大，长期用粉或者剂保养的大理石，会出现鸡爪纹，就是因为这个原因。这两个原因叠加，就会为水分进入石材创造条件。有水分的参与，返碱出现的几率就更高。
因此，在抛光时最好还是使用封釉技术，用二氧化硅成分，在石材表面直接覆盖一个坚硬致密的保护层。更彻底的堵塞石材表面微细孔，阻止水分和污染物进出石材。没有水，返碱就不可能发生。
这也是为什么有些石材返碱，我们直接推荐客户用封釉材料抛4~5遍，不用防护也能将返碱治好的原因。

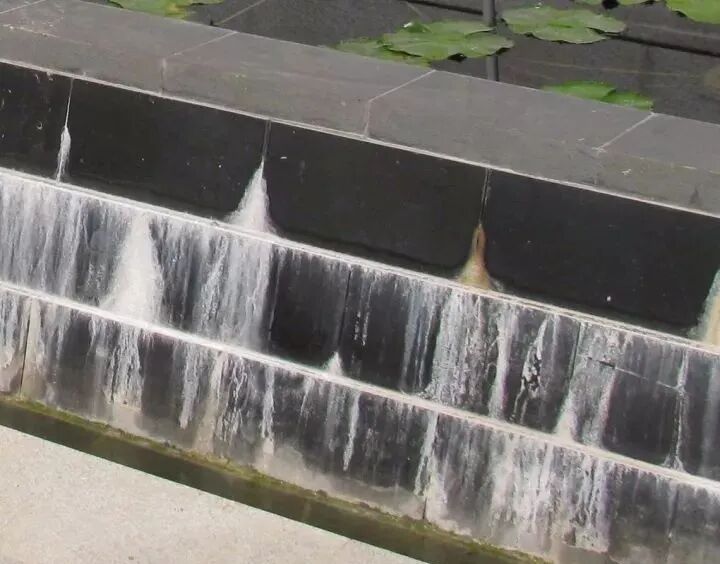

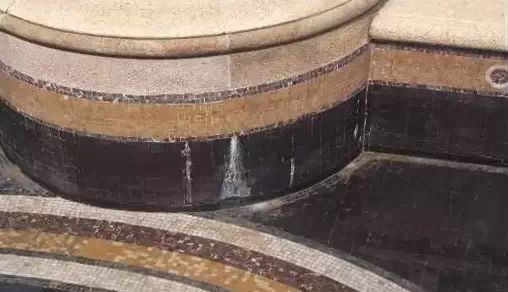

水池的返碱（马赛克贴面的泛碱现象）
5、挂装
安装石材，尽力采用挂装，对于无法挂装的地面，要尽量减少水量，有条件的可使用益胶泥作为铺装基料，切实减少和防止水泥中碱性物质随水分向上向外蒸发。

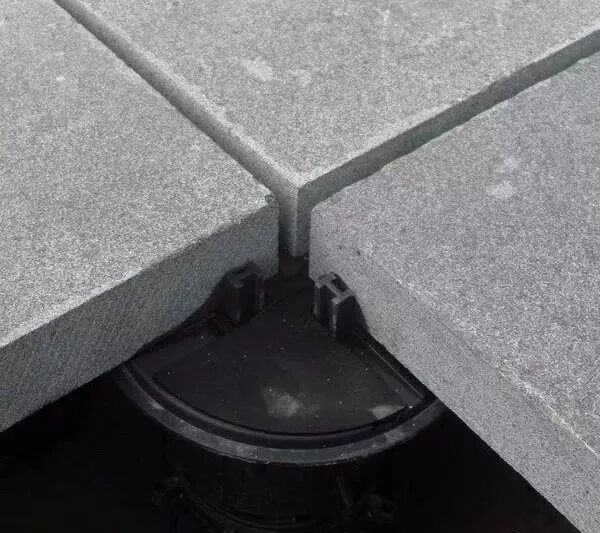

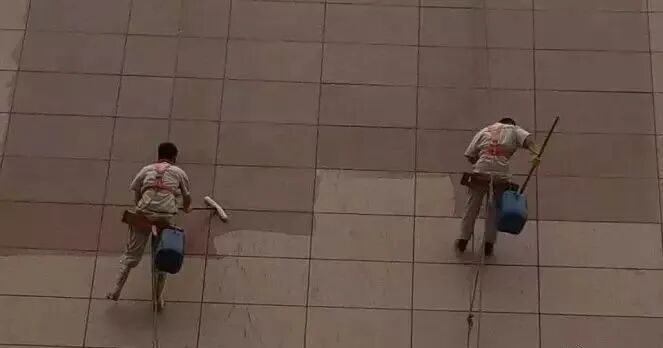

干挂技术
5 石材已出现返碱，如何防治？
1、防护剂的选择
清洗或者预防返碱，涂刷防护剂都是一个必须，而且关键的环节。防护剂的选择上，除了目前大家熟知的油性防护剂、水性防护剂。其实还有一种效果更佳的防护剂类型，即有机氟防护剂。就效果而言：
有机氟防护剂>油性防护剂>水性防护剂
这是因为，普通的油性防护剂主要成分为有机硅，但有机氟防护剂则加入了氟元素，形成的分子链更牢固，防护效果和耐久性都更佳。当然，有机氟防护剂的缺点是成本较高，目前在国内尚未大量普及。但是有能力接受的业主，不妨尝试一下这种极佳的防护效果。

2、治理方法
2.1翻新时的防治步骤一：研磨至150#，晾干24小时以上，使石材彻底干燥。步骤二：使用优质油性防护剂，或有机氟防护剂，倒在地面上，用刮板摊开至足量、均匀。步骤三：养生24小时以上，将表面清理干净。步骤四：用晶面机+百洁垫，细磨至3000#。
备注：若对防护有更高要求，可以在研磨过程中，在研磨水里加入水性防护剂，做基础的防护处理。但是最后这道油性防护是必不可少的。 点评：此方法的关键在于将石材彻底晾干。另外，良好的防护处理能够防水防污，而封釉技术也能对石材表面的微裂隙进行填补，起到隔绝水分和污染的作用。
瓷砖贴面泛碱现象
2.2抛光后的返碱处理如果是抛光之后形成的返碱，又不准备翻新，可采取如下方法：步骤一：使用洗地机，或晶面机+百洁垫，搭配石材皂液，或者搭配SINO石材清洗剂，进行整体的表面清洗。步骤二：将水浆抽干。晾24~48小时，使石材彻底干燥。步骤三：将渗透型防护剂或有机氟防护剂倒在地面上，用晶面机+百洁垫均匀抛磨，至防护剂吸收、干燥。做2~3遍。步骤四：养生24小时以上。将表面清理干净。步骤五：用晶面机+百洁垫，做封釉处理。 点评：即便没有出现返碱，此方法也可用于提前预防。通过深度清洗，去除返碱成分。且通过防护剂抛磨，渗入到石材表层，配合封釉技术，能够起到阻隔水分，预防返碱的效果。

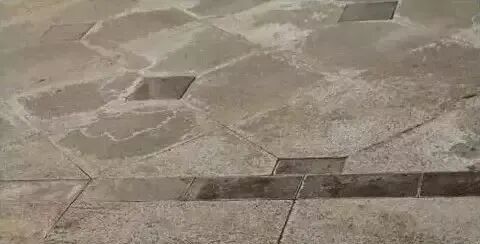

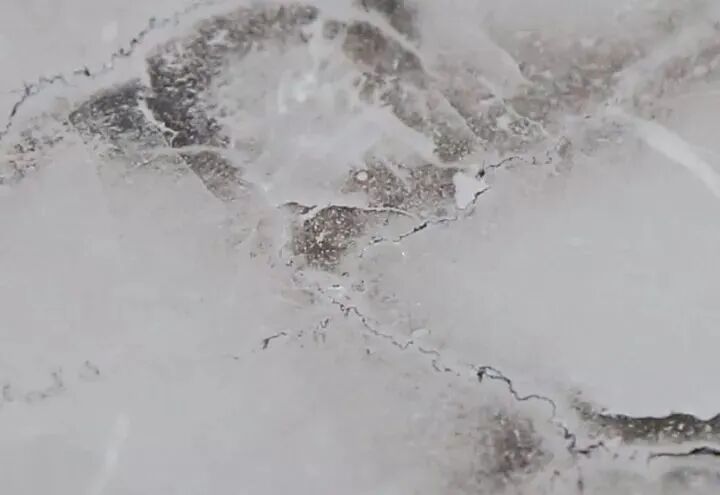

石材的表面污染

对于返碱治理

你有没有其他更好的方法？

欢迎在底下评论区给我们留言交流
